Hvordan opnår en hybrid stepmotor højt drejningsmoment og præcision

Har du nogensinde befundet dig dybt i et projekt, hvor du har brug for en komponent, der leverer både rå kraft og omhyggelig nøjagtighed, og undret dig over, hvad der gør det muligt? Det ved jeg, at jeg har. I en verden af ​​automatisering, robotteknologi og præcisionsmaskineri er jagten på et drivsystem, der ikke tvinger dig til at vælge mellem styrke og kontrol konstant. Det er her det tekniske vidunder afHybrid stepmotorkommer i spil. For os klLICHUAN, dette er ikke kun en produktkategori; det er kernen i at løse vores kunders mest krævende motion control-udfordringer. Det unikke design af enHybrid stepmotorbygger bro over kløften og tilbyder det bedste fra to verdener fra andre motortyper, og i dag vil jeg trække gardinet tilbage for præcis, hvordan den opnår denne bedrift. Ved at forstå dens indre funktioner og de præcise parametre, der definerer dens ydeevne, kan du træffe en informeret beslutning til din næste ansøgning.

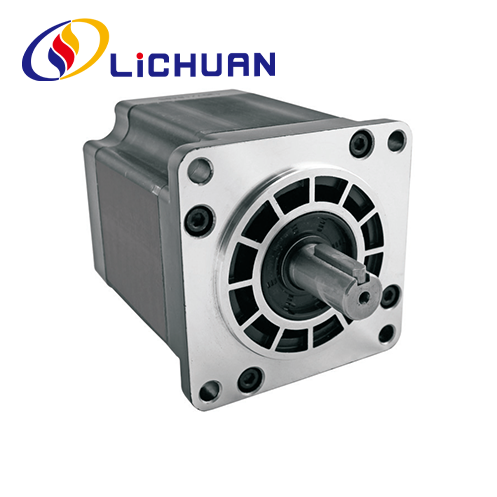

Hvad gør en hybrid stepmotor anderledes end andre typer

For at værdsætte dens muligheder skal vi først forstå dens identitet. I modsætning til rent permanent magnet eller variabel reluktans stepper, enHybrid stepmotorer, som navnet antyder, en hybrid. Den kombinerer på genial vis begges principper. Den har en permanent magnet i sin rotor, men denne rotor er også tandet, ligesom en motor med variabel reluktans. Denne sammensmeltning skaber en synergistisk effekt. Den permanente magnet giver en konstant magnetisk flux, hvilket øger drejningsmomentet. Samtidig giver den fortandede struktur mulighed for en meget mindre trinvinkel - typisk 1,8° eller 0,9° - ved at gøre det muligt for magnetisk flux at tage en foretrukken vej gennem de justerede tænder. Denne kombination er den grundlæggende årsag aHybrid stepmotorudmærker sig i applikationer, der kræver både højt drejningsmoment ved lave hastigheder og fin positionsopløsning.

Hvordan skaber det indre design overlegent drejningsmoment

Hemmeligheden bag det høje drejningsmoment ligger i dets magnetiske kredsløb og luftspaltedesign. Statoren af ​​enHybrid stepmotorhar flere tandede stænger, der er viklet med spoler. Når disse spoler aktiveres i en bestemt rækkefølge, skaber de elektromagnetiske poler. Den permanente magnetrotor, der allerede er magnetiseret, tiltrækkes eller frastødes af disse statorpoler. Fordi rotortænderne er lidt forskudt fra statortænderne, genererer de magnetiske kræfter et stærkt tangentielt træk - moment - for at justere dem. Jo flere tænder og jo stærkere den magnetiske flux (fra både permanentmagneten og spolens excitation), jo højere drejningsmoment. PåLICHUAN, optimerer vi dette ved at bruge højenergiske permanentmagnetmaterialer og præcisionslamineringer for at minimere fluxtab og maksimere momenttæthed. Det er grunden til, at vores motorer kan levere enestående holdeevne og dynamisk drejningsmoment i en kompakt rammestørrelse.

Hvilke parametre påvirker præcision og ydeevne direkte

Præcision i en stepmotor er i høj grad defineret af dens trinvinkels nøjagtighed, og hvor konsekvent den kan opnå disse trin uden at gå glip af. Dette er styret af flere vigtige tekniske parametre. At forstå disse specifikationer er afgørende for at vælge den rigtige motor til dit systems præcisionsbehov.

Nøgleydelsesparametre for en hybrid stepmotor

• Trinvinkel:Vinkelforskydningen pr. indgangsimpuls (f.eks. 1,8°, 0,9°). En mindre vinkel giver bedre opløsning.

• Holdemoment:Det maksimale drejningsmoment, som motoren kan udøve, når den aktiveres i hvile. Dette modstår ydre kræfter.

• Spærremoment:Det lille drejningsmoment, der er til stede, når motoren er uden strøm, på grund af den permanente magnet og jernkernens tiltrækning.

• Nøjagtighed:Typisk en procentdel af trinvinklen (f.eks. ±5%). Dette er ikke-kumulativt.

• Gentagelighed af trin:Hvor præcist vender motoren tilbage til en beordret position, ofte ekstremt høj.

• Rotorinerti:Inertien af ​​den roterende del, der påvirker accelerations- og decelerationsdynamikken.

Lad os se på, hvordan nogle af disse parametre oversættes i den virkelige verdenLICHUANmodeller. Følgende tabel sammenligner to populære serier og fremhæver, hvordan designvalg påvirker drejningsmoment og præcisionsegenskaber.

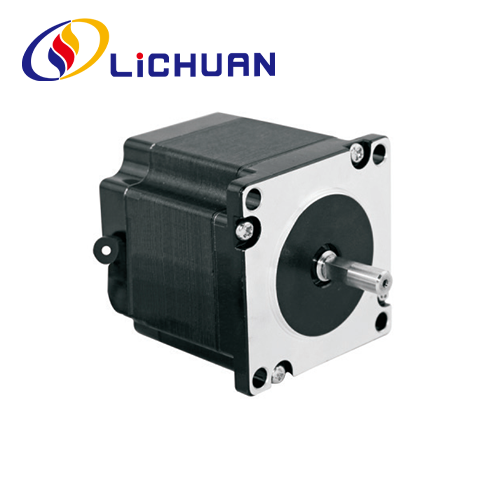

Tabel 1: Sammenligning af LICHUAN hybrid stepmotorserie

Hvordan vælger du den rigtige hybrid stepmotor til din applikation

At vælge den rigtige motor er en balance mellem dine mekaniske krav og motorens ydelseskurve. Den mest almindelige fejl er at vælge baseret på rammestørrelse eller holde drejningsmoment alene. Du skal overveje hastighed-drejningsmoment-kurven. ENHybrid stepmotorleverer maksimalt drejningsmoment ved lave hastigheder, og drejningsmomentet falder, når hastigheden stiger på grund af back-EMF og viklingsinduktansen. PåLICHUAN, guider vi vores kunder gennem en simpel udvælgelsesproces:

1. Bestem belastningsinertien og den nødvendige driftshastighed.

2. Beregn det nødvendige accelerationsmoment og kontinuerligt køremoment.

3. Gennemgå hastighed-drejningsmoment-kurven for en kandidatmotor, og sørg for, at den giver mindst 30-50 % mere drejningsmoment end dit beregnede krav på tværs af dit ønskede hastighedsområde.

4. Match driverens strøm- og spændingsudgang til motorens fasespecifikationer for optimal ydeevne.

Tabel 2: Kritiske udvælgelsesfaktorer for optimal ydeevne

Hvad er de mest almindelige spørgsmål om hybride stepmotorer (FAQ)

I vores daglige samtaler med ingeniører og designere opstår visse spørgsmål gentagne gange. Her er tre detaljerede ofte stillede spørgsmål til at løse almindelige nysgerrigheder og bekymringer.

FAQ 1: Kan en hybrid stepmotor køre ved høje hastigheder som en servo?
Selvom det traditionelt er kendt for ydeevne med lav til middel hastighed, moderneHybrid stepmotorer, især når parret med avancerede microstepping-drivere, kan opnå overraskende høje hastigheder. Nøglen er at bruge en driver med høj forsyningsspænding til at overvinde motorens induktans. Til applikationer, der kræver vedvarende høj hastighed med fuldt drejningsmoment, kan et servosystem dog stadig være mere effektivt. Til mange punkt-til-punkt positioneringsopgaver med høje drejningsmomentbehov ved lavere hastigheder, enHybrid stepmotortilbyder en mere omkostningseffektiv og enklere løsning.

FAQ 2: Hvordan forhindrer jeg mistede trin og sikrer præcision?
Missede trin opstår, når motorens belastningsmoment overstiger det tilgængelige motormoment ved en given hastighed. For at sikre præcision skal du altid dimensionere din motor med en betydelig sikkerhedsmargin (se valgvejledningen ovenfor). Brug et stepper-system med lukket sløjfe til kritiske applikationer - voresLICHUANlukkede sløjfehybrider inkorporerer en encoder til at detektere og korrigere ethvert trintab øjeblikkeligt, hvilket giver servo-lignende pålidelighed uden at ofre stepmaskinens iboende enkelthed og drejningsmoment.

FAQ 3: Er mikrostepping nødvendigt for at opnå højere præcision?
Microstepping er en driverteknik, der elektronisk opdeler et helt trin i mindre trin (f.eks. 1/16, 1/32 af et trin). Det forbedrer opløsningen dramatisk, reducerer vibrationer og muliggør jævnere bevægelser, især ved lave hastigheder. For ultimativ præcision og glathed, parring af høj kvalitetHybrid stepmotormed en microstepping-driver kan varmt anbefales. Det giver dig mulighed for at udnytte motorens grundlæggende præcision og opnå exceptionelt fin og støjsvag drift.

Klar til at integrere uovertruffen moment og præcision i dit design?

Rejsen til at forståHybrid stepmotorafslører en komponent bygget til ydeevne, hvor det tæller. Dets hybriddesign er et vidnesbyrd om elegant konstruktion, der løser de dobbelte krav til kraft og nøjagtighed i en enkelt, robust pakke. PåLICHUAN, vi fremstiller ikke kun disse motorer; vi konstruerer dem med et dybt fokus på de parametre, der betyder mest for dit projekts succes – fra den magnetiske materialekvalitet til hver tands tolerance.

Hvis du navigerer i kompleksiteten af ​​et nyt design eller optimerer en eksisterende maskine, der kræver pålidelighed, styrke og præcision, så lad os tage en snak. Vores team er klar til at hjælpe dig med at analysere dine krav og matche dem med det perfekteLICHUAN Hybrid stepmotorløsning.Kontakt osi dagfor at diskutere dine specifikke drejningsmoment- og præcisionsudfordringer. Vi er her for at drive din innovation, et præcist skridt ad gangen.
