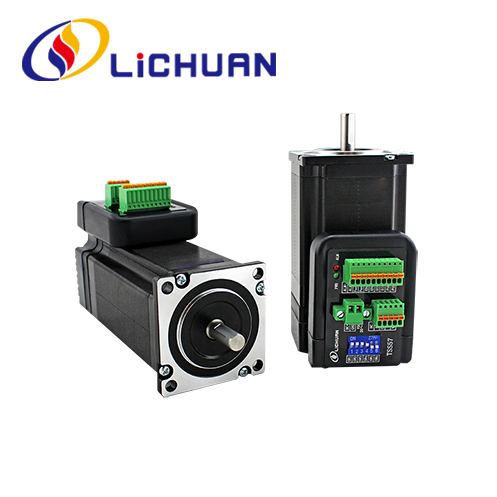

Integreret Nema23 open-loop stepmotor
  • Integreret Nema23 open-loop stepmotorIntegreret Nema23 open-loop stepmotor

Integreret Nema23 open-loop stepmotor

Du kan være sikker på at købe en integreret Nema23 open-loop stepmotor fra LICHUAN® fabrikken, og vi vil tilbyde dig den bedste eftersalgsservice og rettidig levering.

Send forespørgsel

Produkt beskrivelse


LICHUAN® byder dig hjertelig velkommen til engros Integreret Nema23 open-loop stepmotor fra vores fabrik. Vores produkter er CE-certificerede og har i øjeblikket en stor mængde fabriksinventar. Vi vil give dig god service og fabriksrabatte priser

Integreret Nema23 open-loop stepmotor Introduktion

Integreret Nema23 open loop stepmotor Adopter avanceret vekselstrømsteknologi, reducerer effektivt varmegenerering af motor og driver Overspænding, underspænding, overstrøm og fejlbeskyttelsesfunktioner; Stabil hastighed, lille overskridelse og sporingsfejl, lav varmegenerering af motor og driver; Enkelt/dobbelt pulstilstand, pulseffektiv kant er tilgængelig; Puls, retning og aktiver signalinputportniveauer: 3,6~24V kompatibel; Seriel port RS232 debugging funktion;
Optisk koblerisolationsfejlsignalindgang, stærk anti-interferenskapacitet; Pulsnummeret for hver runde kan indstilles gennem fejlfindingssoftware eller urskive (underopdeling); Indbygget mikrotrins-underinddelingsalgoritme, realiser lav underopdelingskontrolrækkefølge og høje underopdelingsoperationseffekter.

Microstep underinddelingsindstillinger

Trin/drej SW1 SW2 SW3 SW4
Standard
800 af
1600 af
3200 af af
6400 af
12800 af af
25600 af af
51200 af af af
1000 af
2000 af af
4000 af af
5000 af af af
8000 af af
10000 af af af
20000 af af af
40000 af af af af
Elektriske parametre

at TSS57/TSM57
Min Type Maks Enhed
Indgangsspænding 24 36 40 VDC
Kør aktuelt 1
8 A
Indgangspulsfrekvens 1
200.000 HZ
Indgangssignalspænding 3.6 5 24 (forbindelsesmodstand) VDC
Kontinuerlig på aktuel 4,5A20KHz  PWM
Standard
Kommunikationshastighed
57,61 Kbps
Beskyttelsesfunktion 1.Over - aktuel aktion spidsværdi : 8A±10 % 2. Overspænding Aktionsværdi 60V DC
3.Uden af fejl alarmtærskel

Teknisk data

Serie Trinvinkel () Motor
Længde (mm)
Holder
Moment (N.m)
Bedømt
Nuværende (A)
Rotor
Inerti (g.cm²)
Motor
Vægt (Kg)
Encoder
Opløsning (PPR)
TSS57-36V-10 1.8 90 1.0 3.0 300 1.2 1000
TSS57-36V-20 1.8 110 2.0 3.5 500 1.6 1000
TSS57-36V-30 1.8 130 3.0 4.0 720 2.0 1000
TSM57-36V-10 1.8 90 1.0 3.0 300 1.2 Ingen
TSM57-36V-20 1.8 110 2.0 3.5 500 1.6 Ingen
TSM57-36V-30 1.8 130 3.0 4.0 720 2.0 Ingen

Ovenfor er repræsentative produkter. Produkter kan tilpasses!

Form og installationsstørrelse (enhed:mm)


Motorens akseltilstand

Model Aksel
Dlameter (mm)
Aksel
Forlængelse (mm)
Aksel
Længde (mm)
TSS57-36V-10 f8 D-snit 0,5X15 21
TSS57-36V-20 f8 D-snit 0,5X15 21
TSS57-36V-30 f8 D-snit 0,5X15 21
TSM57-36V-10 f8 D-snit 0,5X15 21
TSM57-36V-20 f8 D-snit 0,5X15 21
TSM57-36V-30 f8 D-snit 0,5X15 21

Lichuan Factory Production Products Machine


  • Udskæringsmaskine

  • Belægningsudstyr

  • Fiberlaster Markeringsmaskine

  • Skruemaskine

  • Testmaskine

  • UV printer

  • Automatisk loddemaskine

  • Holdemomenttestmaskine

  • Skrue maskine

  • Oscillograf maskine

Industri applikationer


  • Robotarm

  • Laserskæremaskine

  • 3D print

  • CNC maskine

  • Automatisk Assertmbly

  • Graveringsmaskine
