EtherCAT 2-faset Nema24 4-akset DC lukket sløjfe stepmotor driversætHot salgskvalitet Boost-produktionslinje med 2-faset I/O-kontroltrindriver med lav pris lavet i Kina. LICHUAN® er Boost-produktionslinje med 2-faset I/O-kontroltrindriver, producent og leverandør i Kina.
| Kørefunktion | Instruktioner |
| Hastighedsområde indstilling |
De fire DIP-switche SW5~SW8 bruges til at indstille frekvensomformerens hastighedsområde. Der er i alt 16 hastighedsområder. Når brugeren indstiller hastighed, skal drevet stoppes først. For indstilling af det specifikke hastighedsområde, følg venligst instruktionerne på drevpanelet. |
| Output aktuelle indstilling | 8 udgangsstrømme kan indstilles for driveren gennem 3 drejeknapper SW1~SW3. Se driverpanelets instruktioner for udgangsstrømindstillinger. |
| Automatisk halvstrømsfunktion | Automatisk halvstrømsfunktion kan indstilles for føreren via kontakten SW4. OFF betyder, at hvilestrøm er sat til halvdelen af driftsstrøm; ON betyder, at hvilestrøm og dynamisk strøm er ens. SW4 skal indstilles som OFF til generel brug til reducere varmeudviklingen af motoren og driveren og forbedre pålideligheden. Cirka 0,3 s efter at pulstoget stopper, vil strømmen automatisk reducere 50 % (faktisk værdi 55 %), og teoretisk vil varmeudviklingen reduceres med 65 %. |
| Signal interface | +5V og AGND er de positive og negative terminaler på 5V-udgangseffekten; Al er den analoge spændingsindgangsterminal; DIR+ og DIR- er de positive og negative terminaler af retningssignalet: ENA+ og ENA- er de positive og negative terminaler af aktiveringssignalet. |
| Motor interface | A+ og A- forbindes til positive og negative terminaler på A fasevikling af stepmotor; B+ og B forbindes til positive og negative terminaler. Når A- og B-faseviklinger skiftes, vil motorretningen blive vendt om; |
| Strømstik | DC strømforsyning, driftsindgangsspændingsområde: 20V~50VDC, 36VDC driftsspænding foreslås, strømforsyningen skal være højere end 100W. |
| Indikator lys | Der er 1 grøn indikatorlampe og 1 rød indikatorlampe på føreren. Den grønne er strømindikatorlampe, den lyser, når driveren er tilsluttet strømforsyningen; den røde er en fejlindikator, den lyser, når der opstår overspændings- eller overstrømsfejl. Rødt indikatorlys slukker, efter at fejlen er elimineret. Fejl i driveren kan kun elimineres ved at tilslutte til strømforsyningen igen og genbruge den. |
| Installation Noter |
Dimensions of the Driver:117x78x34mm, installation pitch of holes: 111mm. Both horizontal and vertical installations can be selected (vertical installation is suggested). The Driver shall be installed closely against metal cabinet for heat dissipation. |

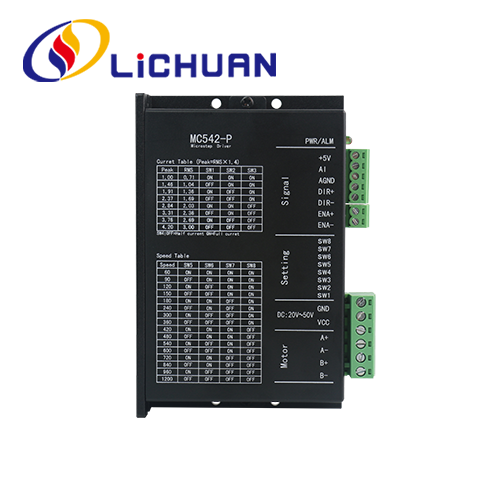

Hastighedsområdet, dynamisk og halv/fuld strøm for MC542P-drevet kan indstilles som følger via 8-bit DIP-switchen:

| Udgangsspidsstrøm | Outputgennemsnitlig strøm | SW1 | SW2 | SW3 |
| 1,0A | 0,71A | på | på | på |
| 1,46A | 1,04A | af | på | på |
| 1,91A | 1,36A | på | af | på |
| 2,37A | 1,69A | af | af | på |
| 2,84A | 2,03A | på | på | af |
| 3,31A | 2,36A | af | på | af |
| 3,76A | 2,69A | på | af | af |
| 4.2A | 3,0A | af | af | af |

| SPD | SW5 | SW6 | SW7 | SW8 |
| 60 | på | på | på | på |
| 90 | af | på | på | på |
| 120 | på | af | på | på |
| 150 | af | af | på | på |
| 180 | på | på | af | på |
| 240 | af | på | af | på |
| 300 | på | af | af | på |
| 360 | af | af | af | på |
| 420 | på | på | på | af |
| 480 | af | på | på | af |
| 540 | på | af | på | af |
| 600 | af | af | på | af |
| 720 | på | på | af | af |
| 840 | af | på | af | af |
| 960 | på | af | af | af |
| 1200 |
|
|
|
|
